三翼旋转门属于旋转门的一种，因其门扇数量而得名。普遍用于写安楼、酒店、商场、机场等场所的进出入口大门。可分为：三翼带展箱自动旋转门、三翼自动旋转门、三翼带展箱手动旋转门、三翼手动旋转门等几种。本文小编咨询珠海嘉鑫旋转门公司技术工程师，对三翼旋转门构造组成与构造参数计算办法做出总结。

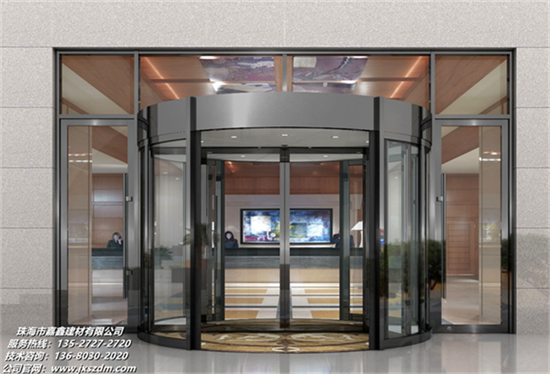

三翼旋转门
一、三翼旋转门的构造组成：

三翼旋转门由三大部件组成，即：固定框架、中心轴组件和旋转组件。下面将细致引见各个组件。

（1） 固定框架：固定框架由上支撑组件及立柱、上、下码头和固定吊板组成。上支撑组件又由帽头、多个梁架、多个支撑板和托架用螺钉、螺母链接而成。立柱和上、下码头时固定框架的根底。曲壁玻璃也装置在上、下码头和立柱之间。吊顶板装置在固定框架上。

（2） 旋转组件：旋转组件由闭门器、展箱、旋转吊顶和门组件组成。旋转组件用于门的开启和关闭。

（3） 中心轴组件：中心轴组件是自动旋转门的驱动系统，是在电控系统控制下启动和关闭感应玻璃门的驱动机构。它由减速电机和驱动机构组成。

三翼旋转门
二、三翼旋转门构造参数计算办法：

当设计三翼旋转门时，在以肯定的门内径、立柱型材尺寸、展台型材尺寸和门扇型材尺寸的状况下，可计算出三翼旋转门的外形尺寸。当为厂家规格门时，按规格尺寸加工；如不是规格尺寸时，就需重新计算。外形尺寸按以下办法肯定。

已给定的尺寸为Ф，即门的内径，请求出的尺寸时展台移交长度B和门扇宽度G。由于三翼旋转门的门扇尺寸是能够折叠的，门扇在折叠后，门扇的长度加上门扇毛刷的长度之和小于门扇旋转A点到A点的长度。

已知门内径Ф，门扇与立柱间的间隙为30mm，门扇与展台一角的间隙为30mm，展台一角与门扇转轴中心点A（闭门器中心）的间隔为75mm。

设门扇转轴A点到A点的间隔与门扇从折叠点A算起的宽度之差为A。因而，可列出以下两方程式求B和G，即

2X（B+75）cos30°=G-（75-30）+A

B+G+30X2=Ф/2

式中 B——展台一角长度mm；

G——门扇宽度mm；

Ф——旋转门内径mm；

A——经历常数，思索到门扇上的毛刷长度及折叠后要留有余量，普通取A=134mm。

经整理后得

1.732B+40.9=G

B+G=（Ф/2）-60

最后求得

B=（Ф/5.464）-36.9(mm)

G=0.317Ф-23.1(mm)

门进出口宽度 W=（Ф+C）sin30°-Kcos30°

式中Ф——门内径mm；

C——立柱横截面长度mm；

K——平面横截面宽度一半与防碰橡胶高度之和mm
